Микроскоп своими руками в домашних условиях

Кого из нас в детстве, а некоторых до сих пор, не завораживал микромир! Многие, наверное, согласятся со мной, что это очень интересно. Бесспорно, самые лучшие видео- и фотокадры из микромира можно получить с помощью цифрового микроскопа, который расширяет возможности обычного микроскопа в несколько раз. И вот, хорошая новость! В наш электронный век заполучить цифровой микроскоп в домашнее использование стало куда проще, чем в былое время. И знаете как? Легко…

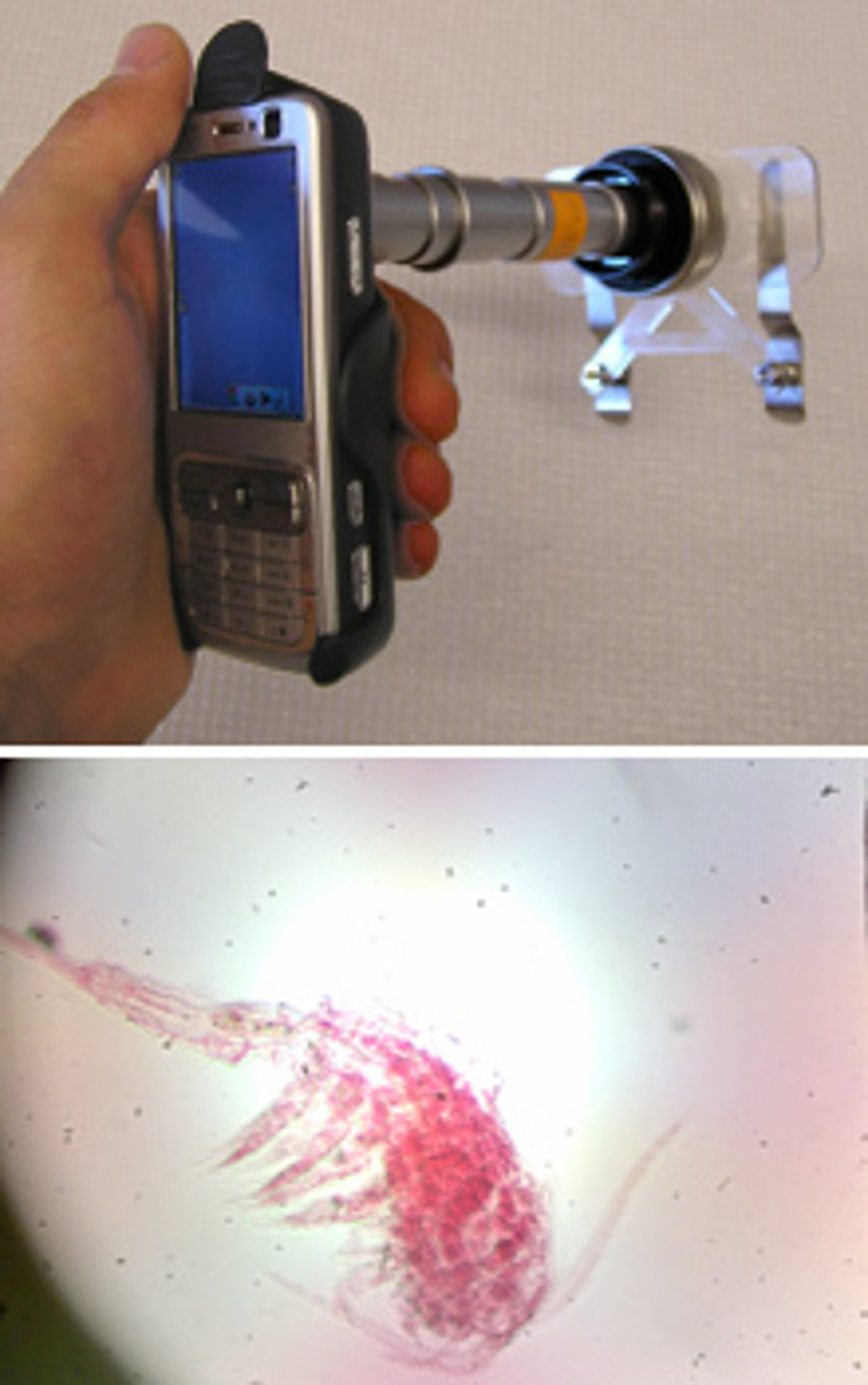

У многих из нас имеется смартфон. Чаще всего смартфоны снабжены приличными видеокамерами, которые в умелых руках можно превратить в цифровые микроскопы.

Вы замечали, что при фотографировании телефоном, чтобы получить качественную фотографию, важна устойчивость камеры (чтобы не было дрожания рук). Не нужно быть провидцем, чтобы догадаться, что при макросъёмке, когда необходимо неоднократное увеличение, тем более важна стабильность камеры. Вот для этого нужно построить небольшой стенд!

Это видео очень хорошо демонстрирует, как самостоятельно изготовить подставку для ваших будущих экспериментов.



Чтобы преобразовать ваш смартфон в цифровой микроскоп, понадобятся следующие материалы:

  • 3x 4 ½ "х 5/16" болты

  • 9x 5/16 "гайки3x 5/16 "барашковые гайки

  • 5x 5/16 "шайбы

  • ¾ "х 7" х 7 "фанера - для основы

  • ⅛ "х 7" х 7 "оргстекло - для столика, на котором будет размещаться камера

  • ⅛ "х 3" х 7 "оргстекло - для предметного столика

  • линза от лазерной указки  (необходима для увеличения изображения, аналог лупы)

  • светодиодный фонарик (он необходим для просмотра образцов с задней подсветкой)





Инструменты:

  • дрель

  • набор сверл

  • линейка

  • карандаш/маркер

Увеличительная линза подойдет практически от любой лазерной указки, микроскоп своими руками в домашних условиях она будет выступать в качестве макро-объектива на микроскопном стенде. Совет: не тратьте деньги на дорогую указку, для наших целей подойдет даже самая дешевая.

Чтобы получить линзу, размещенную на конце указки, аккуратно ее разберите: раскрутите винты с обоих концов указки, извлеките батарейки и, используя ластик на конце карандаша, вытолкните содержимое из трубочки. Открутите маленький черный кусок пластика в передней части линзы и линза свободно выйдет.

Линза (объектив), если смотреть со стороны, не является симметричным. Если внимательно посмотреть, то вы увидите тонкие полупрозрачные полосы ( 1 мм) на одной стороне объектива. Эта сторона не должна быть рядом с камерой.

Еще вы можете определить правильную ориентацию, следующим образом: закрепить линзу шпилькой и приклеить скотчем к задней части смартфона. Правильная ориентация предоставит вам большее поле зрения.

При использовании подставки, важно иметь объектив как можно ближе к камере.

Еще несколько советов…

  • Отверстие в оргстекле (столике, на котором будет размещаться смартфон) должно соответствовать размеру вашей линзы. Поэтому лучше сделать его немного меньше, а затем подгонять размер постоянно примеряя линзу, расширяя его с помощью наждачной бумаги.

  • Углубление для LED-фонарика нужно делать соответственно размеру самого фонарика.
  • НЕ ЗАБУДЬТЕ скачать бесплатную программу "Лупа и микроскоп" на GooglePlay

Ну вот, наверное, и все нюансы в изготовлении цифрового микроскопа. Остальные вещи хорошо рассмотрены в видеоролике.

Автор этой конструкции большой сторонник доступности научных приборов в домашних условиях. Его целью в данном проекте было получение с помощью смартфона альтернативы дорогостоящему цифровому микроскопу. Согласитесь, что это ему удалось. Ведь очень многие интересуются природой и изучением ее всевозможных проявлений, но для своих изысканий испытывают нехватку  инструментов. Это же нехитрое устройство поможет людям заново открыть для себя мир вокруг них. О пользе для развития ребенка я, вообще, молчу :)

По материалам статьи, опубликованной на www.instructables.com


Источник: http://www.darchik.ru/techno/1538-domashnij-cifrovoj-mikroskop-svoimi-rukami.html
